Zie handleiding onderaan de pagina
Omschrijving | Minimale lengte (langste zijde paneel) | Maximale lengte (langste zijde paneel) |
Landscape klein | 1568 | 1705 |
Landscape groot | 1690 | 1827 |
Landscape 66 cellen | 1783 | 1920 |
Landscape 72 cellen | 1948 | 2085 |
Landscape 72 cellen groot | 2063 | 2200 |
Deze montageset bestaat uit:
2 x Basiselement landscape
4 x Flexibele klem
1 x Ballastbak landscape
1 x Achterplaat landscape
4 x Beplatingsschroef
Blubase Connect bestaat uit een minimaal aantal onderdelen. De flexibele klemmen zijn geschikt voor alle zonnepanelen van iedere dikte. Het is ontworpen als een low-ballastsysteem. Er hoeft daarom maar weinig ballast te worden gebruikt. In elkaar zetten van het systeem is zeer eenvoudig door de voorbereide (basis)elementen. Deze klikken eenvoudig in elkaar en hoeven op slechts een enkel punt te worden geaard.
Dit zijn alle benodigde materialen om de rij zonnepanelen los te plaatsen. Indien de rij gekoppeld dient te worden met een andere rij, dien je de koppelstukken los te bestellen. Deze vind je via deze link: https://www.solar-outlet.nl/solarstell-connect-koppelstuk-zuid.html. Het aantal te bestellen koppelstukken is gelijk aan het aantal te koppelen panelen + 1, zie afbeelding 2 als voorbeeld.
De voorgemonteerde kunststof voetjes zorgen voor een goede bescherming van je dakbedekking. Micro-omvormers en Power Optimizers kunnen gemakkelijk in de voorgemonteerde voet worden geklikt.
Indien je vragen hebt of onze hulp nodig hebt bij het samenstellen van een systeem, kun je ons altijd even bellen of mailen.

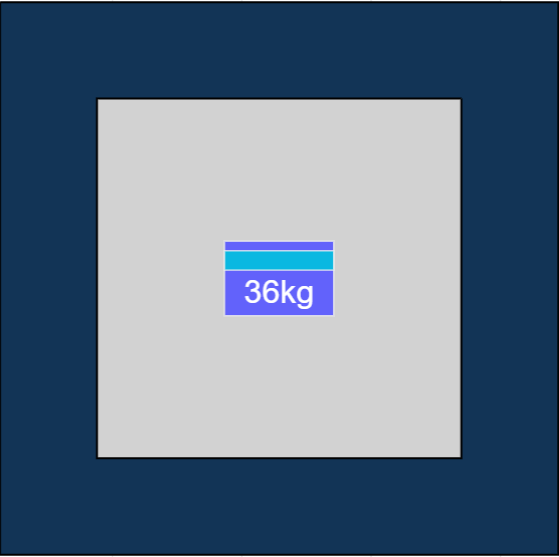

Voor de benodigde ballast, zie bijgaande afbeelding.
De benodigde ballast in de vorm van straatklinkers (21x10x80 cm) of grind dien je zelf te verzorgen.
Downloads:
Instructievideo Blubase Connect
Datasheet Blubase Connect
Handleiding Blubase Connect
Certificaat Blubase Connect
