Zie handleiding onderaan de pagina.
Omschrijving | Minimale breedte paneel | Maximale breedte paneel | Maximale hoogte paneel |
Portrait | 956 | 1093 | 1850 |
Portrait groot | 1056 | 1193 | 1850 |
Blubase Connect bestaat uit een minimaal aantal onderdelen. De flexibele klemmen zijn geschikt voor zonnepanelen van iedere dikte. Dit systeem is ontworpen als een low-ballastsysteem waardoor er maar weinig ballast gebruikt hoeft te worden. Het in elkaar zetten van het systeem is zeer eenvoudig door de voorbereide basiselementen. Deze klikken eenvoudig in elkaar en hoeven op slechts een enkel punt te worden geaard. De voorgemonteerde voetjes zorgen voor een goede bescherming van je dakbedekking. Micro-omvormers en Power Optimizers kunnen gemakkelijk in deze voet worden geklikt.
Deze Blubase Connect-montageset bestaat uit:
3 x Basiselement portrait
9 x Flexibele klemmen
2 x Ballastbak portrait
2 x Achterplaat portrait
6 x Beplatingsschroef
Dit zijn alle benodigde materialen om de rij zonnepanelen los te plaatsen. Indien de rij gekoppeld dient te worden met een andere rij, dien je de koppelstukken los te bestellen. Deze vind je via deze link: https://www.solar-outlet.nl/solarstell-connect-koppelstuk-zuid.html. Het aantal te bestellen koppelstukken is gelijk aan het aantal panelen + 1, zie afbeelding 2 als voorbeeld.

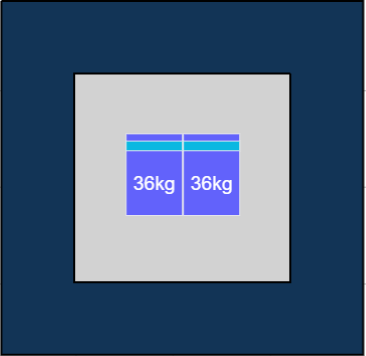

Voor de benodigde ballast kun je bovenstaande afbeelding gebruiken. De ballast in de vorm van straatklinker (21x10x80cm) dien je zelf te verzorgen.
Beschikbare downloads:
Handleiding SolarStell Portrait 2 panelen
Certificaat Solarstell
GarantieCertificaat Solarstell
