Handleiding FoxESS Junction Box

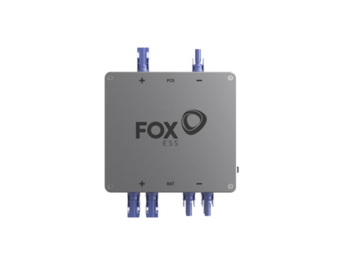

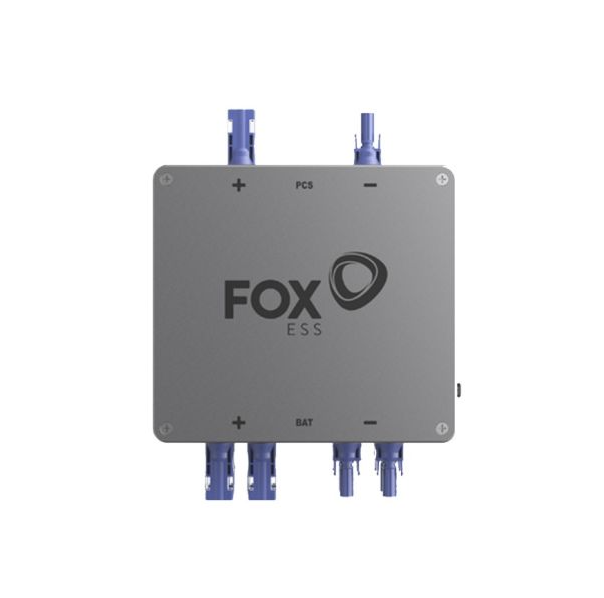

FoxESS HV Junction Box – de slimme koppeling voor meerdere hoogspanningsbatterijen
Met de FoxESS HV Junction Box breid je een FoxESS energieopslagsysteem eenvoudig uit met meerdere hoogspanningsbatterijen. De Junction Box zorgt voor een overzichtelijke en veilige parallelle aansluiting van meerdere batterijmodules op één compatibele hybride omvormer.
De HV Junction Box is onder andere geschikt voor de FoxESS H3-serie en ondersteunt maximaal vier batterij-ingangen met één gezamenlijke uitgang naar de omvormer. Hierdoor is de Junction Box een belangrijke component bij systemen met meerdere FoxESS EP6-batterijen.
Ideaal voor uitbreiding van je batterijopslag
Wanneer één batterij niet voldoende opslagcapaciteit biedt, kunnen meerdere compatibele batterijen parallel worden aangesloten. Bij de FoxESS EP6 wordt de voedingskabel van iedere batterij aangesloten op de Junction Box. De gezamenlijke uitgang van de Junction Box wordt vervolgens verbonden met de batterijaansluiting van de omvormer. Ook de communicatie tussen de batterijen wordt volgens de FoxESS-installatieprocedure opgebouwd.
Belangrijkste voordelen:
| Eigenschap | Specificatie |
|---|---|
| Model | FoxESS HV-Junction Box-50 |
| Compatibele PCS | K, H1(G2), H3, H3 PRO, US Series |
| Nominale spanning | 500 V |
| Maximale continue stroom | 50 A |
| Piekstroom | 65 A @ 60 s |
| Batterijaansluitingen | 4 ingangen |
| Uitgang | 1 naar de omvormer |
| Beschermingsgraad | IP65 |
| Montage | Wandmontage |
| Koeling | Natuurlijke koeling |
| Afmetingen | 223 × 246 × 89 mm |
| Gewicht | 2,6 kg |
Datasheet:Download hier de technische datasheet van de FoxESS HV Junction Box
