Omschrijving | Minimale lengte (langste zijde paneel) | Maximale lengte (langste zijde paneel) |
Landscape klein | 1568 | 1705 |
Landscape groot | 1690 | 1827 |
Landscape 66-cells | 1783 | 1920 |
Landscape 72-cells | 1948 | 2085 |
Landscape 72-cells groot | 2063 | 2200 |
Deze montageset bestaat uit:
8 x Basiselement inclusief klemmen
4 x koppelstuk Oost-West 10cm
4 x Ballastbak
Dit zijn alle benodigde materialen om twee rijen rug aan rug met een koppelstuk (oost/west) te plaatsen. Deze set is geschikt voor panelen met een maximale breedte (kortste zijde paneel) van 1060mm. Het 'nieuwe formaat' paneel (groter dan 1060mm) zorgt ervoor dat koppelen middels de oost/west koppelstukken niet mogelijk is. U dient in dat geval koppelstuk 32 cm. aan te schaffen. Deze vindt u hier.
Complete originele montageset Blubase Connect om zonnepanelen landscape in een duale (oost/west-opstelling) op een plat dak te plaatsen. Eenvoudig kwalitatief systeem, ideaal voor DHZ-er en installateur.
Blubase Connect bestaat uit een minimaal aantal onderdelen. De flexibele klemmen zijn geschikt voor alle zonnepanelen van iedere dikte. Het is ontworpen als een low-ballast systeem. Er hoeft daarom maar weinig ballast te worden gebruikt. In elkaar zetten van het systeem is zeer eenvoudig door de voorbereide (basis)elementen. Deze klikken eenvoudig in elkaar en hoeven op slechts een enkel punt te worden geaard.
De voor gemonteerde kunstof voetjes zorgen voor een goede bescherming van uw dakbedekking. Micro-omvormers en Power Optimizers kunnen gemakkelijk in de voor gemonteerde voet worden geklikt.

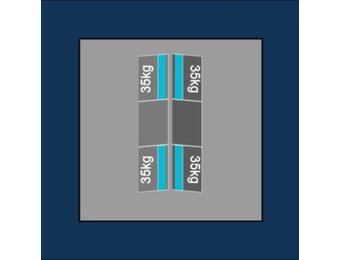

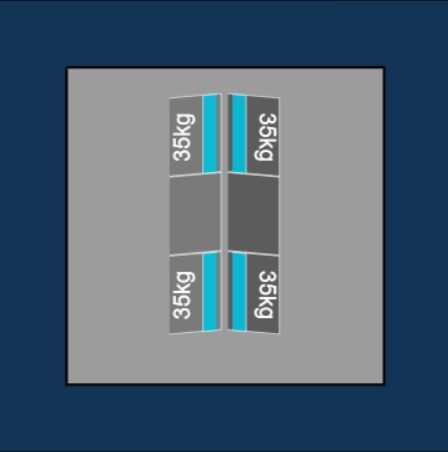

Voor de benodigde ballast, zie bijgaande afbeelding.
De benodigde ballast in de vorm van straatklinkers (21x10x80 cm) of grind dient u zelf te verzorgen.
Indien u vragen heeft of onze hulp nodig heeft bij het samenstellen van een systeem/bestellijst, dan kunt u ons daarvoor altijd even bellen of mailen.
Downloads:
Datasheet Blubase Connect
Manual Blubase Connect
Certificate Blubase Connect
