Zie handleiding onderaan de pagina.
Omschrijving | Minimale breedte paneel | Maximale breedte paneel | Maximale hoogte paneel |
Portrait | 956 | 1093 | 1850 |
Portrait groot | 1056 | 1193 | 1850 |
Deze montageset bestaat uit:
8 x Basiselement portrait
24 x Flexibele klemmen
5 x Ballastbak portrait
7 x Achterplaat portrait
16 x Beplatingsschroef
Blubase Connect bestaat uit een minimaal aantal onderdelen. De flexibele klemmen zijn geschikt voor alle zonnepanelen van iedere dikte. Het is ontworpen als een low-ballastsysteem. Er hoeft daarom maar weinig ballast te worden gebruikt. In elkaar zetten van het systeem is zeer eenvoudig door de voorbereide (basis)elementen. Deze klikken eenvoudig in elkaar en hoeven op slechts een enkel punt te worden geaard.
Dit zijn alle benodigde materialen om de rij zonnepanelen los te plaatsen. Als de rij gekoppeld moet worden met een andere rij, moet je de koppelstukken los bestellen. Deze vind je via deze link: https://www.solar-outlet.nl/solarstell-connect-koppelstuk-zuid.html. Het aantal te bestellen koppelstukken is gelijk aan het aantal te koppelen panelen + 1, zie afbeelding 2 als voorbeeld.
De voorgemonteerde kunststof voetjes zorgen voor een goede bescherming van je dakbedekking. Micro-omvormers en Power Optimizers kunnen gemakkelijk in de voorgemonteerde voet worden geklikt.
Als je vragen hebt of onze hulp nodig hebt bij het samenstellen van een systeem, kun je ons altijd even bellen of mailen.

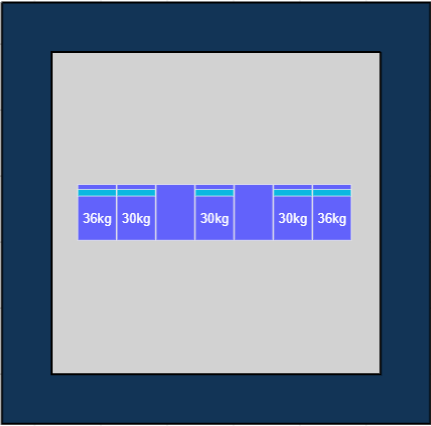

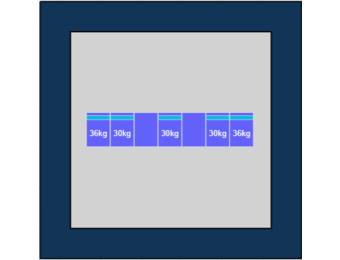

Voor de benodigde ballast, zie bijgaande afbeelding.
De benodigde ballast in de vorm van straatklinkers (21x10x80 cm) of grind moet je zelf verzorgen.
Downloads:
Instructievideo Blubase Connect
Datasheet Blubase Connect
Handleiding Blubase Connect
Certificaat Blubase Connect
